SiC UV-Photodioden

SiC UV-Photodioden

aktive Flächen von 0,06 mm² bis 36 mm² und Quadrantenphotodioden zur Positionsbestimmung
UV-Breitband-Empfindlichkeit oder mit Filtern wahlweise für UVA, UVB, UVC oder UV-Index
verschiedene Eintrittsfenster und Gehäuseausführungen
eigene SiC Chipproduktion seit 2009
PTB-veröffentlichte hohe Strahlungshärte

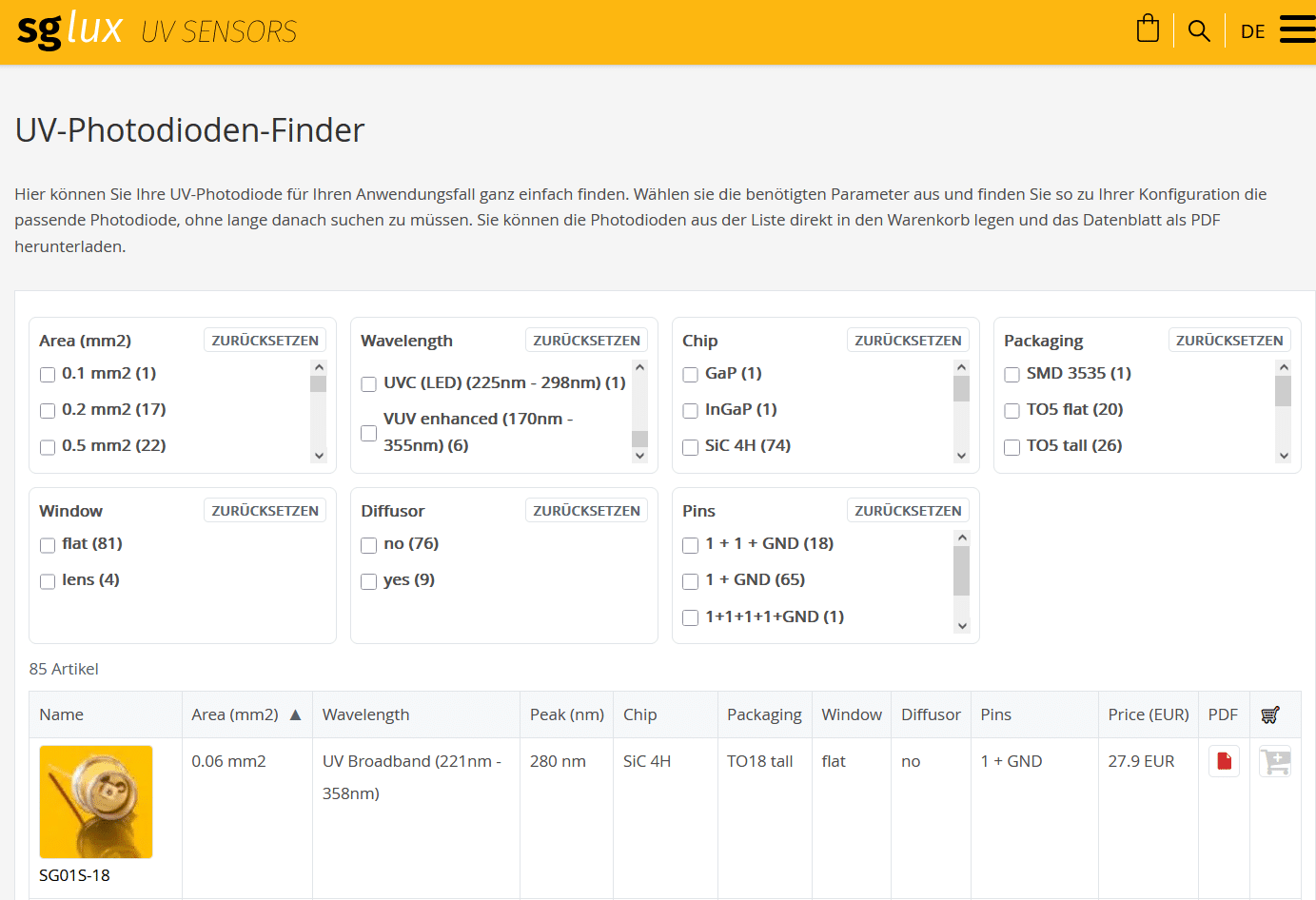

Photodioden-Katalog

UV-Breitband (31)

Wellenlängenbereich 221 bis 358 nm, Peak-Wellenlänge 280 nm, verschiedene Gehäuseformen, nach aktiver Fläche (aufsteigend) sortiert.
UVA (10)

Wellenlängenbereich 309 bis 367 nm, Peak-Wellenlänge 331 nm, verschiedene Gehäuseformen, nach aktiver Fläche (aufsteigend) sortiert.
UVB (8)

Wellenlängenbereich 231 bis 309 nm, Peak-Wellenlänge 280 nm, verschiedene Gehäuseformen, nach aktiver Fläche (aufsteigend) sortiert.
UVC (20)

Wellenlängenbereich 225 bis 287 nm, Peak-Wellenlänge 275 nm, UVC - Photodioden nach DVGW W294(2006) und ÖNORM M5873, verschiedene Gehäuseformen, nach aktiver Fläche (aufsteigend) sortiert.
UV-Index (Erythem) (2)

für UV-Index Messungen nach ISO 17166, nur 5% Messunsicherheit = präzisester derzeit am Markt erhältlicher Detektor, teilweise mit Kosinuskorrektur.

FAQ

Do you offer NIST calibration?

sglux offers PTB-traceable (Physikalisch Technische Bundesantalt) calibration.

Which information is shown on the calibration certificate?

The data coming from the calibration is a concrete value that states while using one specific lamp a value of xxx mV equals to yyy mW/cm2 @ zzz nm.

When should my UV sensor be re-calibrated?

We recommend a recalibration every 12-18 months.

What is your measurement uncertainty?

The measurement uncertainty comes from the calibration (mainly +/-5% depending on calibration type).

VOLTCON
Messumformer Photostrom auf Spannung 0 - 5 V, drei Varianten erhältlich: Messbereiche 50 nA, 5 µA und 500 µAEinzelpreis: 59€Produktbeschreibung
- Spannungsverstärker
- Wandlung von Photostrom in ein 0 – 5 V Ausgangssignal
- maximaler Photostrom: 500 µA, 5 µA oder 50 nA
AMPCON
Messumformer Photostrom auf Strom 4 – 20 mA, drei Varianten erhältlich: Messbereiche 25 nA, 2,5 µA und 250 µAEinzelpreis: 59€Produktbeschreibung
- Messumformer (Stromverstärker) mit Ausgangsstrom von 4 – 20 mA
- zur Einbindung von Photodioden in gebräuchliche 4 – 20 mA Datenbussysteme
- maximaler Photostrom: 250 µA, 2,5 µA oder 25 nA
Multiboard (TW-MF2CAB)
2-Kanal-Messumformer Photostrom auf Spannung 0 - 4 V, Messbereich durch Jumper von 400 nA bis 40 µA wählbar. Ideale Eignung als Experimentierplatine, wenn das Niveau des zu messenden Photostroms noch unbekannt ist. Einzelpreis: 99€Produktbeschreibung
- universeller 2-Kanal Messverstärker
- Messbereiche von 400 nA bis 40 µA
- umfangreiche Konfiguration möglich
- gut geeignet für experimentelle Aufbauten und Kleinserien
Digiboard
Messumformer zur Wandlung von Photostrom in eine Spannung von 0 - 3 V und von Photostrom zu einer Frequenz. Der zusätzliche Schwellwertschalter mit einstellbarer Schaltschwelle und Hysterese erlaubt die Nutzung des Digiboards als einfache Controller-Einheit. Der Messbereich ist durch Jumper von 300 nA bis 30 µA einstellbar. Ein Potentiometer erlaubt den Abgleich der Platine auf einen bestimmten Spannungs-Ausgangswert. Der Frequenzaugang bietet einen hohen Dynamikbereich von 6 Dekaden.Einzelpreis: 149€Produktbeschreibung
- universeller 2-Kanal Strom-/Spannungsverstärker
- mit einem analogen und einem Frequenz-Ausgang
SGCD4
Das SGCD4 ist ein Digitalisierungsmodul für kleine Ströme. Es verfügt über vier am PC schaltbare Empfindlichkeitsbereiche und kann Ströme vom pA-Bereich bis hin zu 30 µA einfach und präzise erfassen. Das SGCD4 kann auch ohne messtechnische Vorkenntnisse benutzt werden. Die Lieferung erfolgt inkl. PTB-rückführbarer Kalibrierung.Einzelpreis: 520€Produktbeschreibung
- Digitalisierungsmodul zur einfachen und präzisen Erfassung kleine Ströme im pA … µA – Bereich, ideale Eignung zur Erfassung von Strömen aus Photodioden
- Vier Dynamikstufen schaltbar
- Nutzung auch ohne messtechnische Vorkenntnisse möglich
- Lieferung inkl. PTB-rückführbarer Kalibrierung und BNC-Kabel mit offenen Enden
RADIKON-simple
Funktionsweise wie VOLTCON oder AMPCON (wählbar). Robustes geschirmtes Gehäuse mit BNC-Eingang.Einzelpreis: 155€Produktbeschreibung
- Verstärkerbox zur Umwandlung des Photostroms einer Photodiode oder des sglux UV-Cure-HT Sensors
- Signalausgang wählbar 0 – 5 V oder 4 – 20 mA
- robustes geschirmtes Gehäuse mit BNC-Eingang
RADIKON
Das RADIKON ist ein universeller Messwertaufnehmer mit einstellbaren Schaltpunkten und galvanisch getrennter Eingangsstufe. Mögliche Eingänge sind Photoströme (bis 5 µA), Spannungen (0 bis 10 V) oder Stromschleifen (4 bis 20 mA). Nach außen steht ein 0 - 10 V Ausgang und ein 230 V Relaiskontakt zur Verfügung.Einzelpreis: 390€Produktbeschreibung
- Universeller Industrie-Messwert-Controller zum Schaltschrankeinbau
- Einstellbare Schaltpunkte, Relaisausgang, Zustandsvisualisierung durch Vielfarb-LED
- mögliche Eingänge: Photoströme 5 nA – 5 µA, 4 – 20 mA, 0 – 20 mA, 0 – x V (x konfigurierbar bis 10)
- Hutschienenmontage
SENSOR MONITOR 5.0
Mess- und Steuermodul zur Überwachung und Automatisierung von Bestrahlungsprozessen. Das Gerät bietet die Anzeige von Bestrahlungsstärke- und Dosisinformationen für bis zu zwei UV-Sensoren sowie drei programmierbare Relais zur Steuerung mehrstufiger Bestrahlungsprozesse.Einzelpreis: 490€Produktbeschreibung
- Mess- und Steuermodul zur Überwachung und Automatisierung von Bestrahlungsprozessen
- Anzeige von Strahlungs-, Dosis- und Statusinformationen
- drei programmierbare Relais zur Automatisierungs-Steuerung von ein- und mehrstufigen Bestrahlungsprozessen
- optional mit zwei Messeingängen und USB/RS232-Ausgang
Photodiode Amplifier Dual
Basiert auf dem Multiboard, robustes Gehäuse, ideale Eignung für wechselnde Laboraufbauten.Einzelpreis: 420€Produktbeschreibung
- Photostromverstärker mit Relaisausgang zur Wandlung kleiner Ströme in eine Spannung.
- Wandlung von Photostrom in ein 0 … 5 V Ausgangssignal
- maximaler Photostrom: 100 pA … 40 µA
- für experimentelle Aufbauten in messtechnischen Laboratorien
Photodiode Amplifier Connect
Basiert auf dem Digiboard, robustes Gehäuse, ideale Eignung für wechselnde Laboraufbauten.Einzelpreis: 450€Produktbeschreibung
- Photostromverstärker mit Relaisausgang zur Wandlung kleiner Ströme in eine Spannung.
- Wandlung von Photostrom in ein 0 … 5 V Ausgangssignal
- maximaler Photostrom: 100 pA … 40 µA
- für experimentelle Aufbauten in messtechnischen Laboratorien

This content is only available in English

What is the detector speed?

The detector risetime / falltime is calculated by that formula: tr/f = 2 Pi RC with R = internal resistance of the amplifier and C = capacitance of the photodiode. Example = a typical value of R is 50 Ohm and the C value for a SG01S photodiode is 15 pF. This calculates: with R = internal resistance of the amplifier and C = capacitance of the photodiode tr/f = 2Pi * 50 Ohm * 21 * 10-12 F = 6.59 * 10-9 s = 6.59 ns

What is the saturation of a photodiode?

The saturation current Isat of a photodiode is determined by its open circuit voltage VOC and its serial resistance RS following the formula: Isat = VOC / RS A typical value (SiC photodiode) for VOC is 2.0 V and for RS = 5 Ohm. This calculates: Isat = 2.0 V / 5 Ohm = 0.4 A = 400 mA. The saturation radiant intensity z calculates by the below formula: z = Isat / (S * A) Where S is the radiant sensitivity of a photodiode and A is the active area. A typical value for S is 0.13 A/W and A = 0.06 mm2 (valid for SG01S). This calculates: zsat = 0.4 A / (0.130 A/W * 6 * 10-8 m2 ) = 51.28 MW/m2 = 5.13 kW/cm2

What are typical rise and fall time of different UV photodiodes?

Capacitance C

t_r = 2Pi
RC
(R = 50 Ohm)

SG01S-18

15 pF

4.7 ns

SG01M-18

50 pF

15.7 ns

SG01L-5

250 pF

78.5 ns

Is your UVC photodiode compliant to DVGW W294 (2006)?

Yes, f1,Z is smaller than 0.25

What is the lowest pressure that the photodiode can withstand?

Our UV photodiodes are hermetically sealed and can be used under vaccum, theoretically down to 0 Pa.

When is a filtered UV photodiode needed?

Our four filtered versions of the UV photodiode lead to a tighter sensitivity range.

What is the power input of a Multiboard?

The current consumption of a Multiboard is between 4 mA and 20 mA, depending on the amount and type of operating voltage (uni / bipolar) as well as the load at the output (multimeter = no load).
